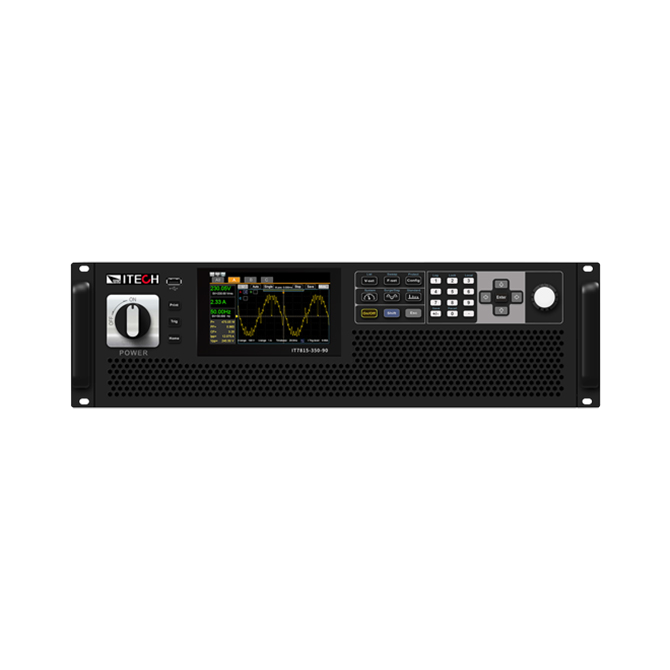

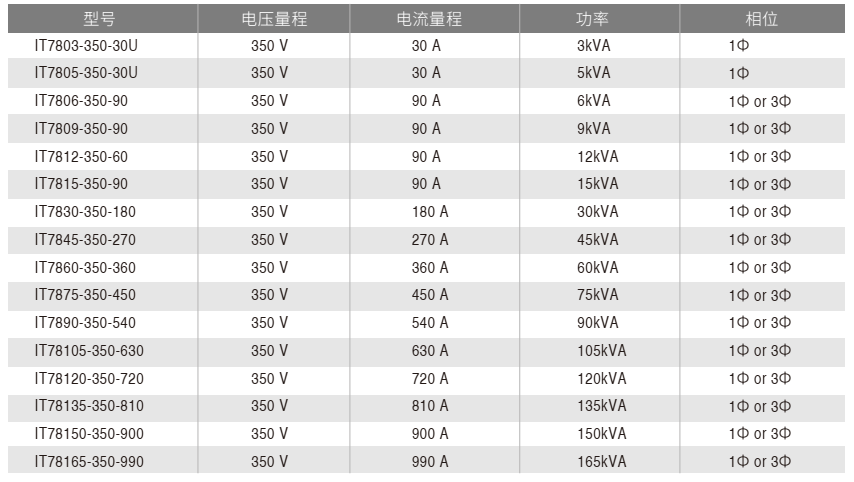

IT7800系列大功率可編程交/直流源采用高功率密度設計，在3U的體積內功率可達15kVA，電壓可達350V和500V。通過主從并聯，還可以提供高達960kVA的大容量交直流輸出。LCD觸摸屏設計，配合直觀簡便的UI界面讓用戶可以快速流暢的使用操作。

IT7800系列內置全方位的功率表和任意波型產生器, 可模擬諧波及各種任意波形輸出；用戶可以選擇單相、三相、反相和多通道四種輸出模式模擬不同的測試場景；可編程輸出阻抗、全方位的測量功能使IT7800系列廣泛應用于新能源、電力電子、科研院校等多個領域的研發、生產、質檢等多個階段。

產品功能與優勢

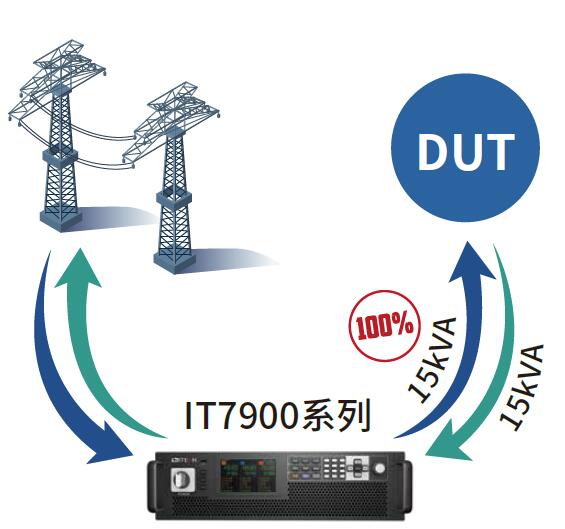

回饋、全四象限電網模擬器

IT7900系列代表了全新一代的可編程，全四象限電網模擬器，具備100%額定電流source和sink能力，并提供能量回饋功能。待測物在測試中所產生的能量可以完全經由IT7900設備回收后廠內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。適用于測試并網型且向電網注入能量的產品，例如并網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。

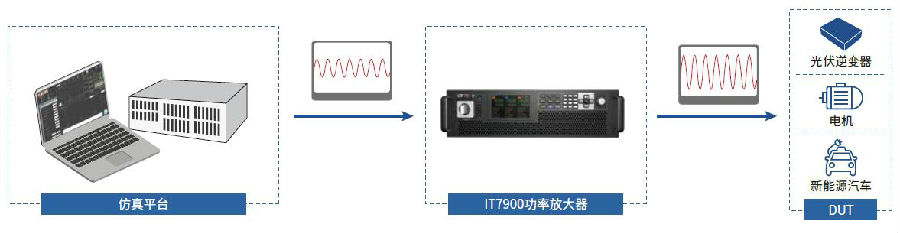

全四象限功率放大器

IT7900系列回饋式電網模擬器還可作功率放大器使用，以完成微電網，儲能及新能源汽車等領域的功率硬件在環（PHIL）仿真測試。數字或建模的模擬量信號經由外部模擬量接口（選配）輸入之后，可無失真放大，轉換為真實的電力波形，外部模擬量響應時間小于200us。

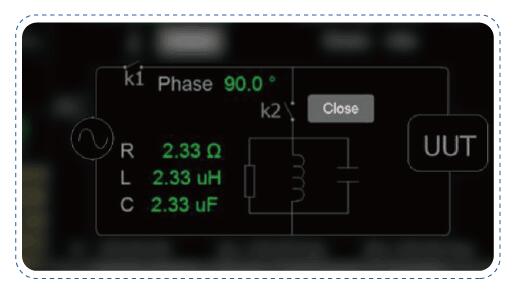

專業孤島測試模式，滿足防孤島效應測試

為滿足并網型產品的防孤島效應認證測試，IT7900系列開發了專業的孤島測試模式。測試人員可以通過調節RLC參數或配置有功功率、無功功率參數，實現模擬純阻性或非線性電網負荷的效果，進一步驗證并網型DUT在不同等效阻抗，三相負荷平衡及非平衡狀態下的孤島保護響應時間。該方案可以幫助工程師簡化測試電路，節約額外的示波器和功率計等設備成本。

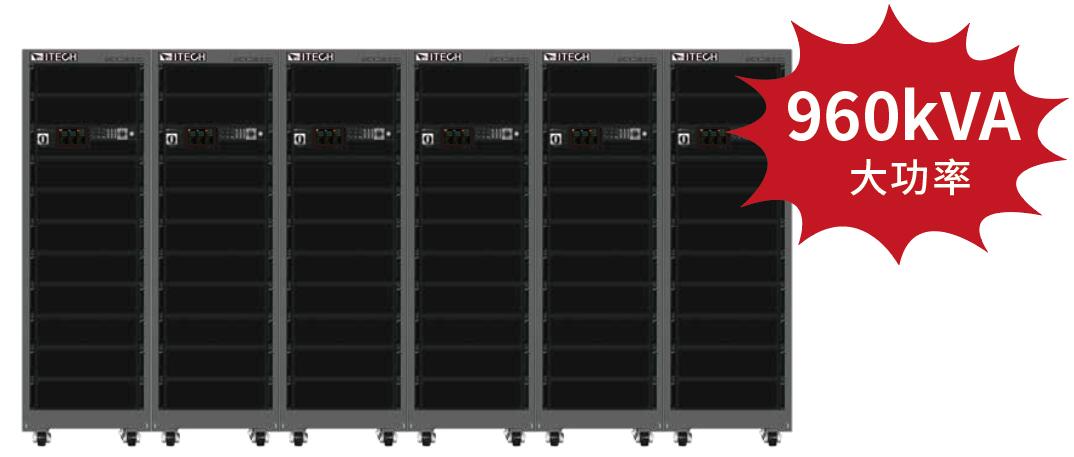

主從并聯，功率范圍達960kVA

當用戶有更大功率需求時，可以使用IT7900系列的主從并聯功能，提高輸出電流、功率能力。IT7900系列最多可以并聯達960kVA，無需拆裝機柜即可簡易并機。IT7900系列具備主從并機均流功能且自帶同步ON/OFF輸入輸出信號，保證了并機的同步性。并機后不但保留所有功能，且精度也不會(huì )有任何損失。讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕松滿足。

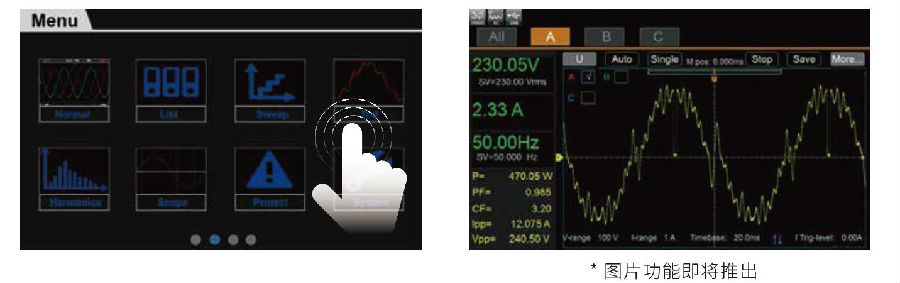

觸屏設計，內置示波功能

IT7900系列配備了全新的觸摸屏設計，簡潔直觀的UI界面，配合鍵盤旋鈕設計可以讓用戶直接、快速地進行模式設定和波形編輯等操作。內置數字示波器功能采集電壓和電流的時域信號，相位關系以及執行波形觸發等功能。 示波采樣率高達10us，最多可同時顯示6條示波曲線，用戶無需示波器就可以進行瞬時分析，并及時進行保存。

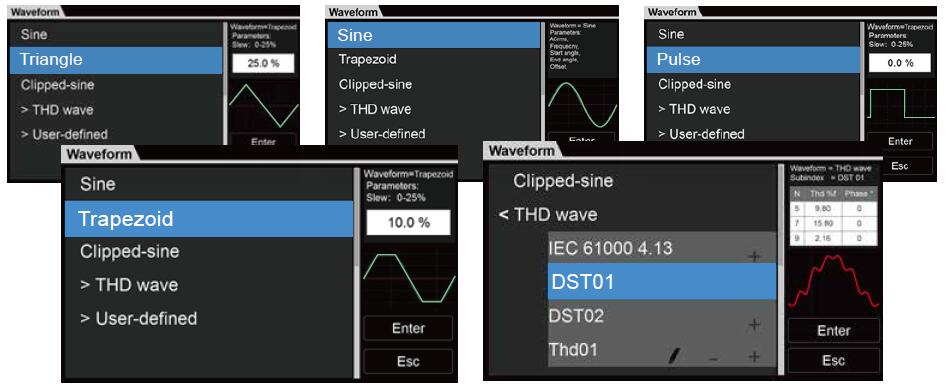

內建豐富的波形庫

除了基礎正弦波，IT7900系列提供多種內置的交流波形，例如三角波，鋸齒波，方波，梯形波和削幅波。用戶可通過菜單調用并在LCD屏幕上顯示出選擇的波形。結合設備的序列編程功能，可組合不同波形的連續輸出，以應對復雜的電力電子擾動測試。
